曝光顯影工藝及設備介紹

c

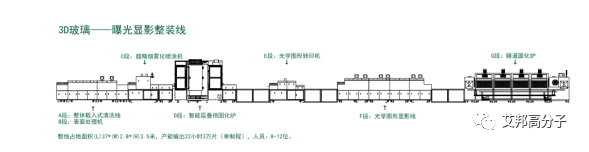

圖 曝光顯影整裝線

　　1. 噴涂前清洗+等離子表面處理

　　雖然在前段已經過清洗，但噴涂前蓋板表面的潔凈度至關重要，故需再次進行清洗和表面處理。下圖這款設備采用托盤裝載方式清洗(5-6寸可裝載15片同時加工)



c

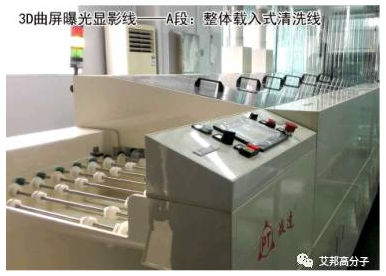

圖 整體載入式清洗線

　　2. 等離子表面處理

　　等離子處理技術是通過對蓋板進行一定的物理化學改性，提高表面附著力，這里主要為了提升油墨的附著力，還能去除表面有機物，達到基材表面徹底潔凈。



c

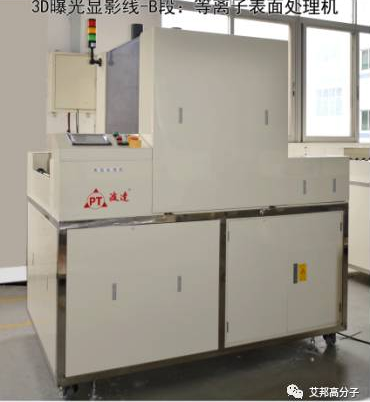

圖 等離子表面處理機

　　3. 油墨噴涂

　　通過控制噴嘴的流量和傳輸速度實現油墨的均勻噴涂，無論兩面曲四面曲皆能達到表面油墨均勻細膩，下圖這款設備有效加工區寬度達500mm，方式為極速霧化式噴涂。



c

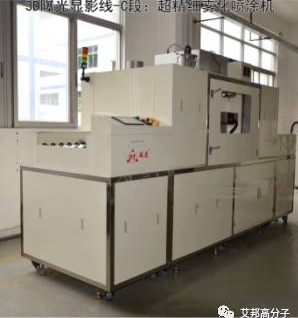

圖 超精細霧化噴涂機(油墨噴涂)

　　4. 油墨預固化

　　噴涂完成的蓋板在高溫烤箱進行烘烤，使表面油墨初步固化，提高附著力。



c

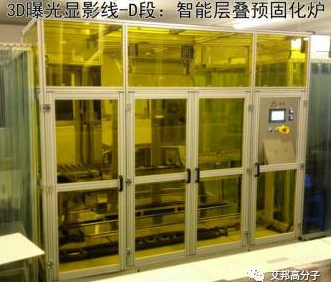

圖 智能層疊預固化爐

　　5. 圖形曝光

　　根據產品需要的圖形制成配套的MASK(掩膜版)，MASK與噴墨后的蓋板緊密接觸，通過曝光技術，使圖形轉印到玻璃之上。根據不同油墨的特性以及不同顏色油墨的遮蔽特點，重復以上制程。



c

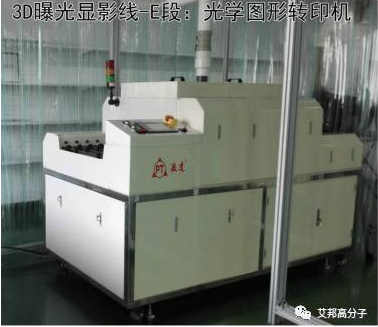

圖 光學圖形轉印機(圖形曝光)：低溫平行光源，波長根據油墨特性進行設計，配合完美的Mask，完成原有印刷之功能。

　　6. 圖形顯影

　　經過曝光過的蓋板進入顯影設備，對需要去除的油墨進行化學反應，將不需要留下的地方進行剝離，然后表面清洗和干燥



c

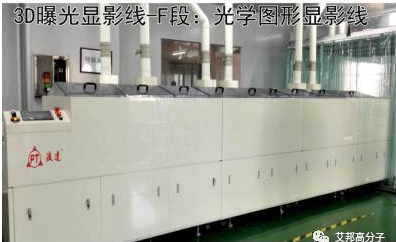

圖 光學圖形顯影線(圖形生成)：通過化學反應去除不要的部分，并進行表面清洗。

　　7. 圖形終固化

　　已經成形的高精度的油墨3D蓋板，進入終固化定型，即完成整個曝光顯影工序。



c

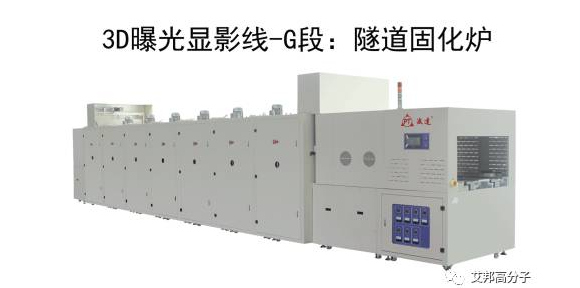

圖 終固化爐(圖形最終固化)
